凯研机械在电力行业的应用

根据电力"五防"规范及技术要求设计机械联锁系统并配置电力五防机械锁,通过钥匙传递才能实现每一步操作,确保电力设备按照预先设定的安全程序操作,产品为不锈钢材质且无弹簧弹珠,锁芯钥匙能保证100万次旋转插拔操作,是通过CE认证的安全机械联锁产品。
已广泛应用于华能、大唐、华电、国电、中电投五大发电集团及核电站。
KAIYAN MACHINERY
电力五防系统(FTS)

电力五防系统用于母线接地检修

厂用电10KV/6KV母线检修联锁将进线柜,联络柜,变压器馈线柜和母线地刀之间形成联锁

只有进线柜,联络柜和变压器馈线柜都断开后,分别拔出钥匙插入至交换盒中才能从交换盒中释放出该钥匙用于解锁母线地刀锁,从而确保检修人员安全。

电力五防系统在电除尘的联锁应用

在没有断开400V电源开关或没有接地放电的情况下,直接进入电除尘室人孔门,会发生误入带电间隔的危险。如果在400V开关、整流变地刀和人孔门上按规范逻辑安装上一套机械联锁,就可以很好的解决在电除尘室中误入带电间隔的问题。

联锁方案说明:
1.将各400V高频电源开关操作至断电位置时,各锁栓锁中的钥匙A1 ,A2,A3,A4才能拨出, 锁定开关在断电位置;
2.将钥匙Al,A2,A3,A4插入各接地开关处将接地闸刀解锁,操作接地闸刀至合闸位置时, 转动BL2锁上的所有钥匙B,将接地闸刀锁定在合闸位置;
3.其中钥匙Bl,B3,B5,87用千打开各刀闸箱门,开始进行检修工作;
4.当需要进入除尘器进行检修时,将钥匙82,84,86,B8全部插入交换盒中,交换出钥匙C, 再打开人孔门,开始检修工作。

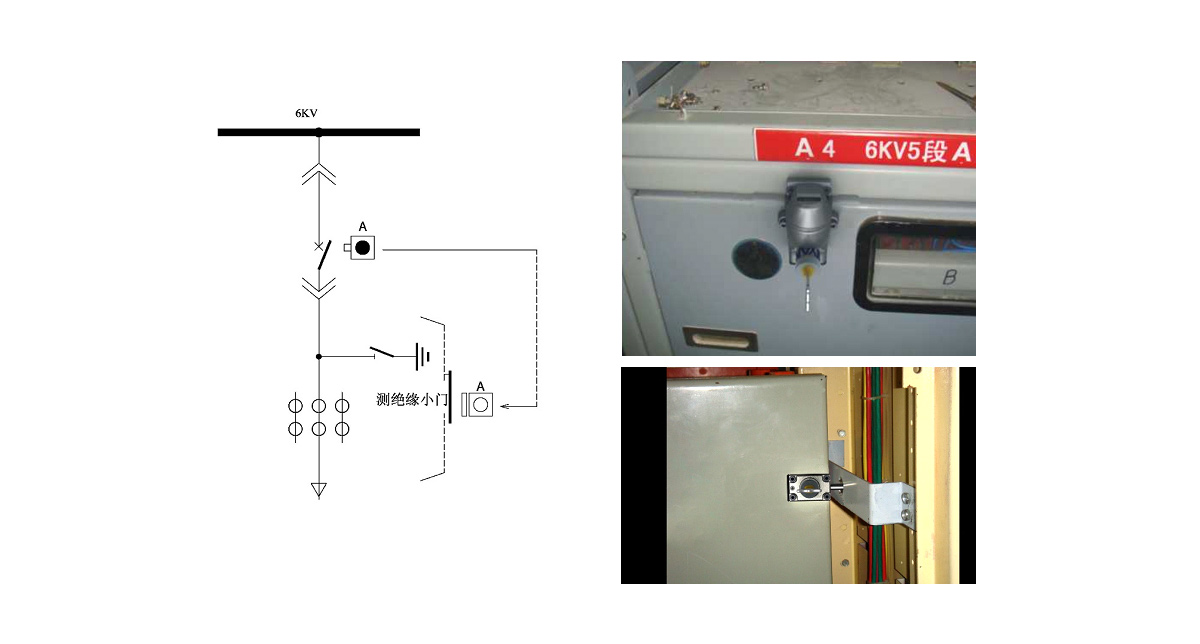

电力五防系统在测绝缘的联锁应用

电厂较多配备6KV 开关设备,分别为中置式或落地式小车开关(移出式),设备检修后及送电前的验电及测量绝缘工作给运行人员带来诸多危险与不便,存在很多安全隐患。

联锁方案说明:
1.把6KV断路器拉到试验位置,旋转拔出机桩锁上的钥匙A, 则6KV断路器被锁定在试验位置。
2.用A钥匙可以打开6KV的测绝缘小门上门锁,进行测绝缘操作。
3.只有关上6KV测绝缘小门,A钥匙才能拨出并给6KV断路器解锁,恢复送电

电力五防系统在干式变检修的联锁应用

当检修干式变时,如果干式变的高低压侧开关都没有断开,就会极易发生误入带电间隔的危险,用机械联锁可以很好的解决这个安全隐患问题。

联锁方案说明:
1.断开400V断路器拉至试验位置,旋转拨出400V断路器上机械锁的钥匙C1,则400V断路器被锁定在断开状态。
2.断开6KV断路器拉至试验位置,旋转拔出6KV断路器上机械锁的钥匙C2, 则6KV断路器被锁定在断开状态。
3.用以上C1、C2钥匙插在二换二钥匙交换盒上,交换出钥匙C3、C4。
